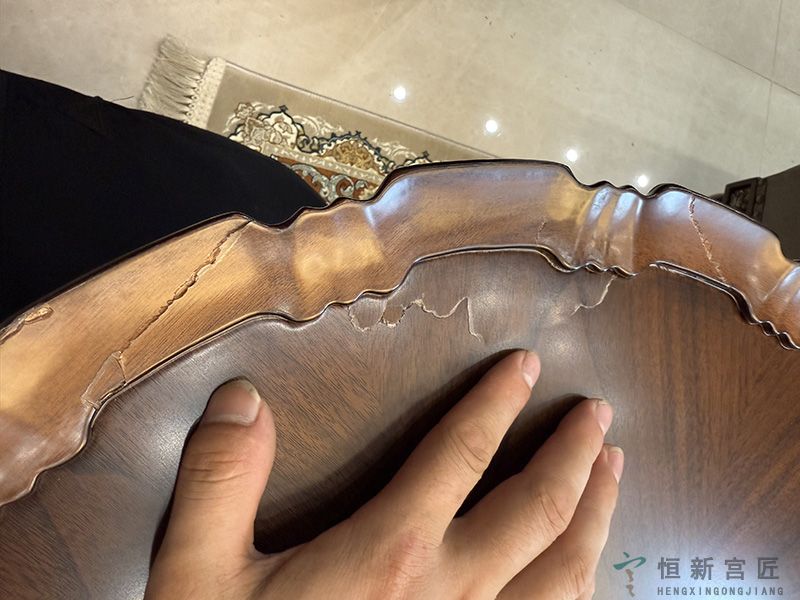

黑胡桃木书桌开裂原因及预防策略

黑胡桃木书桌开裂并非单一因素导致，核心是木材内部应力超过纤维承受极限，而应力主要源于含水率变化、工艺缺陷、环境刺激及使用不当四大类原因，具体可拆解为以下维度：

一、核心原因：木材含水率失衡（最根本因素）

黑胡桃木作为天然实木，需维持8%-12% 的稳定含水率（行业标准），一旦含水率与环境湿度长期不匹配，木材会因 “干缩湿胀” 产生内部应力，最终突破纤维结构导致开裂。

出厂时烘干工艺不达标

若厂家未采用 “二次烘干”（初烘 + 平衡烘干），或烘干时间不足、温度控制不均，木材内部含水率会存在 “梯度差”（表层含水率达标，但芯层仍偏高）。后期使用中，芯层水分缓慢挥发，导致木材整体收缩不均，易在桌面、桌腿等大面积或受力部位开裂。

使用环境温湿度剧烈波动

干燥环境（如冬季开地暖 / 空调、北方暖气房）：环境湿度低于 30% 时，木材会快速失水，表层收缩速度远快于内部，形成 “表层拉应力”，进而出现细缝（多为横向或沿木纹方向）。

潮湿环境（如梅雨季、长期靠近加湿器）：环境湿度高于 60% 时，木材吸收水分膨胀，若结构无伸缩缝，膨胀产生的 “挤压应力” 会导致接口处（如桌腿与桌面连接位）开裂。

二、关键诱因：生产工艺缺陷

工艺问题会直接削弱黑胡桃木的抗裂能力，即使含水率达标，也可能因结构或涂装问题埋下隐患：

结构设计未预留 “伸缩空间”

未做 “伸缩缝”：桌面、侧板等大面积实木部件，未在边缘预留 2-5mm 的伸缩缝（应对含水率变化的缓冲空间），膨胀时无释放通道，易从拼接缝或边缘开裂。

不合理的连接方式：若用 “全五金刚性连接” 替代传统榫卯（榫卯可微量形变释放应力），或榫头过短、胶接面积不足，木材收缩时接口处易脱胶、开裂。

涂装层封闭性不足

黑胡桃木常用 “木蜡油” 涂装（保留木纹质感），但若木蜡油涂刷层数不足（低于 2 遍）、未封底，或选用低封闭性的廉价木蜡油，木材表面无法形成有效 “防水汽屏障”，会加速与空气的水分交换，导致含水率频繁波动，增加开裂概率。

木材选材或拼接不当

选用 “边材” 或 “应力木”：黑胡桃木的边材（靠近树皮部分）稳定性远低于心材，若桌面混用边材，易因收缩率差异开裂；“应力木”（树木生长时受外力挤压形成）内部应力本身较大，出厂后易自然释放导致开裂。

拼接时木纹方向混乱：大面积桌面需多块木板拼接，若未按 “顺纹拼接”（木纹方向一致），或拼接缝未对齐木纹走向，收缩时各板块受力方向冲突，易从拼接处开裂。

三、外部刺激：使用环境的 “破坏性影响”

即使木材和工艺达标，长期恶劣的使用环境也会诱发开裂：

局部温度骤变或持续高温

直接放置高温物品（如刚烧开的水壶、电暖器）：木材局部温度快速升高，表层水分瞬间蒸发，与内部形成巨大含水率差，会在接触点附近出现 “环形裂纹” 或 “凹陷性开裂”。

长期阳光直射：紫外线会加速木材水分流失，同时破坏表层涂装，导致桌面局部（如靠窗一侧）干燥过快，出现 “纵向细缝”，且伴随褪色、木纹变浅。

长期靠近热源 / 湿源

距离地暖 / 暖气片过近（＜30cm）：热源会持续烘烤木材，导致底部含水率远低于顶部，形成 “上下含水率梯度”，桌腿与桌面连接处易因收缩不均开裂。

长期用湿抹布清洁或靠近加湿器：木材表面反复受潮，涂装层若有微小破损，水汽会渗入内部，导致木材膨胀后再收缩，形成 “反复应力”，加速裂缝扩大。

四、人为因素：使用维护不当

不当的使用习惯会直接损伤木材结构，诱发开裂：

重物长期压迫或局部撞击

桌面长期放置超过 15kg 的重物（如大型书架、保险柜）：木材长期受恒定压力，纤维会产生 “塑性变形”，若后期环境干燥收缩，变形部位易因应力集中开裂。

搬运或使用时磕碰桌角 / 边缘：即使未直接撞裂，也会导致局部木材纤维受损，形成 “隐性应力点”，后期含水率变化时，裂缝会从应力点扩散。

错误清洁与养护

用强碱性 / 酸性清洁剂（如洗洁精、酒精）：会腐蚀木蜡油或油漆涂层，破坏木材表面的 “防水屏障”，让水汽更易渗入。

长期不养护或过度养护：不涂木蜡油会导致涂装层老化失效，过度涂油（如每月涂 1 次以上）会让木材吸收过多油脂，反而可能因 “油胀” 导致表层开裂。

综上，黑胡桃木书桌开裂是 “木材特性 + 工艺质量 + 环境因素 + 使用习惯” 共同作用的结果，其中含水率失衡是根本，工艺缺陷是隐患，环境与使用是直接诱因。理解这些原因，也能针对性制定预防策略（如控制环境湿度、定期养护、避免高温 / 重物），减少开裂概率。
